Limitatore di tensione della sottostazione

Scarica sovratensione esterno a staffa HY5WBG-17/50 17kV con involucro in polimero

MOQ:	1
prezzo:	1

Detail Information

Product Description

Detail Information

Certificazione:

ISO9001

Modello n.:

HY5WBG-17/50

Tipo di installazione:

Scaricatori paralleli

Materiale:

Zno

Materiale abitativo:

Polimero

Valutazione di tensione:

17 kV

Corrente di scarica:

5kA

Tensione nominale:

17 chilovolt

Azionare la tensione continua:

13,6 kv

Tensione di CC massima:

25 chilovolt

Impulso minimo ripido:

57,5 kV

Impulso massimo di fulmini:

50 CHILOVOLT

Impulso di massima operazione:

42,5 kV

Corrente persistente:

0,5 mA

Corrente resistiva:

250 uA

Resistenza di piegamento:

1,6 kN

Evidenziare:

Scarica sovratensione in polimero da 17kV

Parafulmine esterno a staffa

Protezione contro le sovratensioni HY5WBG-17/50

Product Description

L'interruttore di sovratensione di tipo brace di classe linea esterna (HY5WBG-17/50)

Specificativi del prodotto

Attributo	Valore
Modello N.O.	HY5WBG-17/50
Installazione	Arresto parallelo
Applicazione	Sottostazione
Dimensione	Medio
Voltaggio di funzionamento	Basso Voltaggio
Forma	Cuboide
Materiale	ZnO
Marchio	Yongde
Colore dell'alloggiamento	Grigio
Abitazione	Altri materiali
Voltaggio.	17kv
Corrente di scarico	5ka
Pacchetto di trasporto	Cartucce
Specificità	GB IEC
Marchio	YongDe
Origine	Cina
Codice S.A.	85354000
Capacità di produzione	50,000 PCS/anno

Descrizione del prodotto

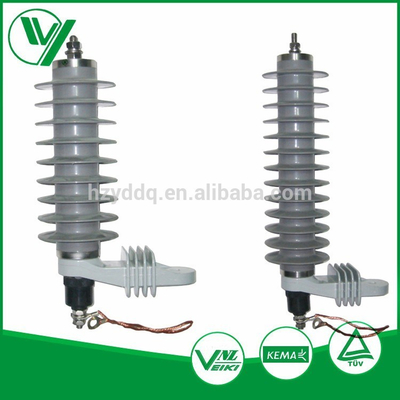

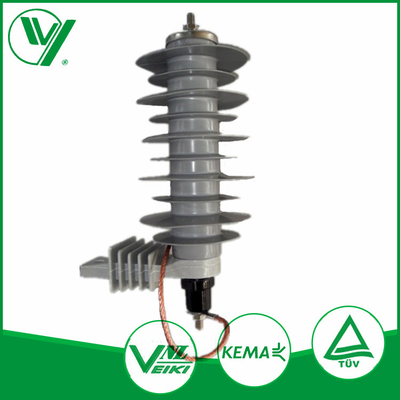

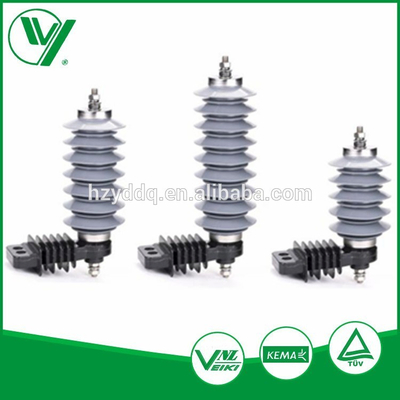

Arresto di sovratensione tipo bracciale

Condizioni di esercizio

Adatti sia all'esercizio all'aperto che all'interno
Altitudine massima: 2000 m
Intervallo di frequenza di potenza: da 48 Hz a 62 Hz
La tensione di frequenza di potenza non deve superare la tensione di funzionamento continua dell'arrester.
Intensità massima del terremoto: 7 gradi.
Velocità massima del vento: 35 m/s

Caratteristiche di costruzione e principio di funzionamento

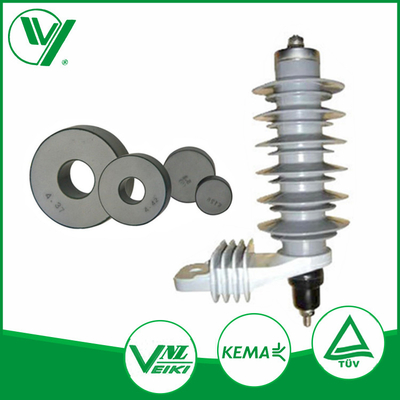

L'arrester è dotato di varistor interni non lineari di alta qualità in ossido metallico con un esterno modellato in gomma di silicone.

In condizioni normali, l'arrestatore di sovratensione mantiene un'elevata resistenza con solo un flusso di corrente di microampere, assicurando l'assenza di impatto sul funzionamento dell'apparecchiatura.l'arrestatore passa a bassa resistenza, che conducono corrente di kiloampere mantenendo la tensione entro limiti di sicurezza per proteggere le apparecchiature collegate.

Specifiche tecniche
